针叶樱桃提取物-聚丙烯膜的制备及其对香肠货架期的影响

摘要：为解决延长肉制品货架期的问题，采用挤出吹塑法开发以聚丙烯（polypropylene，PP）为基材、针叶樱桃提取物（acerola cherry extract，ACE）为抗氧化活性物质的薄膜。以PP包装的香肠为对照，利用薄膜厚度、力学性能、透光率以及贮藏期间香肠的色泽、pH值、硫代巴比妥酸值和菌落总数等指标的变化，研究ACE质量分数分别为0.25%、0.50%、0.75%及1.00%时，5 种不同薄膜包装袋对25 ℃环境下贮藏乳化香肠的抗氧化效果及货架期的影响。结果表明：ACE的质量分数为1.00%时，薄膜的抗氧化效果最好，乳化香肠货架期延长至27 d，该薄膜可以为肉制品及腌腊肉制品的货架期延长提供解决思路。

聚丙烯（polypropylene，PP）因具有良好的力学性能得以在多个领域广泛应用，PP的优点有力学性能优异、阻隔性好、耐热性能良好、透明性好等[1-2]，采用共挤、吹塑等方法制备的PP薄膜因良好的应用性能拓展到冷冻食品、调味品等多元化食品包装中[3-4]，在食品的贮藏和销售流通环节起到物理承重和防护作用，极大地减少了食品在流通环节的浪费[5]。

随着材料学、包装保鲜技术和食品加工等行业近年来日新月异的飞速发展，食品活性包装技术的研究具有更多的现实意义，抗菌型活性包装[6-7]、抗氧化活性包装[8]、气调包装[9]和智能标签[10]等新技术可以延长食品的货架期、提高食品品质[11-12]，从而促进食品行业的发展。

Martínez-Abad等[13]在乙烯-乙烯醇共聚物（ethylene vinyl alcohol copolymer，EVOH）中添加银离子后浇筑成膜，并研究其抗菌性能，发现该方法可以抑制肉制品的李斯特菌活性。郑秋闿等[14]采用迷迭香抗氧化剂对PP的抗氧化作用进行研究，发现添加迷迭香抗氧化剂后，PP体系的抗氧化性能有显著提升。热依扎·别坎等[15]对石榴籽抗氧化剂对PP的抗氧化作用进行研究，发现石榴籽抗氧化物的添加可以对PP起到抗氧化作用，并且不影响其热性能和结晶性能。

针叶樱桃提取物（acerola cherry extract，ACE）原产于西印度群岛加勒比海地区，具有良好的抗氧化活性[16]，但是由于ACE在加工过程中极易被氧化从而失去生物活性，限制了其在功能食品方面的广泛应用。

基于此，本研究将ACE抗氧化剂添加到PP母料中，采用挤出吹塑成型方法成膜，制备的包装膜可以对香肠起到抗氧化作用，从而达到延长货架期的目的，为肉制品以及腌腊肉制品的贮藏研究提供参考。

1 材料与方法

1.1 材料与试剂

冷鲜猪肉北京二商大红门肉类食品有限公司；PP中国石油化工集团公司；ACE 美国Kemin公司；硫代巴比妥酸（thiobarbituric acid，TBA）、三氯乙酸、冰醋酸国药集团化学试剂有限公司；平板计数琼脂培养基、营养肉汤北京陆桥技术有限责任公司；其余试剂均为分析纯国药集团化学试剂有限公司。

1.2 仪器与设备

DZ-600/2S真空包装机山东小康机械有限公司；LSC-120吹膜机、XSS-300转矩流变仪、LSSJ-20双螺杆挤出机上海科创橡塑机械厂设备有限公司；UV2800可见分光光度计尤尼柯（上海）仪器有限公司；PAL-CAXXBIOM2超纯水系统美国Pall公司；SG8-ELK便携式pH测定仪梅特勒-托利多国际贸易（上海）有限公司；CR-400便携式色差计日本日立公司；WGT-S透光率雾度测定仪、GBH电子拉力试验机广州标际包装设备有限公司；GI54DWS高压蒸汽灭菌器美国致微仪器有限公司；F1-45培养箱日本东洋公司。

1.3 方法

采用吹塑法制备ACE抗氧化包装袋，将ACE分别按照质量分数0%、0.25%、0.50%、0.75%、1.00%添加到PP中，将单螺杆挤出机三区段温度参数分别设置为121、198、203 ℃，单螺杆转速设置为30 r/min，挤出模头温度参数设定为200 ℃，制备的产品记为PP、0.25% ACE/PP、0.50% ACE/PP、0.75% ACE/PP、1.00% ACE/PP。

乳化香肠加工工艺[17]：猪肉及背脂肪解冻→预处理→斩拌→灌肠→干燥→蒸煮→冷却→成品

采用上述方法制备的5 种抗氧化膜包装袋对样品分别进行真空包装，采用中温杀菌技术，100 ℃、0.175 MPa杀菌20 min，成品分别在贮藏0、5、10、15、18、21、24、27 d时取样。

参照GB/T 6672—2001《塑料薄膜和薄片厚度测定机械测量法》[18]。采用薄膜测厚仪测定薄膜厚度，样品裁剪尺寸为8 cm×8 cm，且光滑无折皱和其他缺陷，距离边缘50 mm处测量。5 组样品的每片薄膜随机取5 个点，重复测定取平均值。

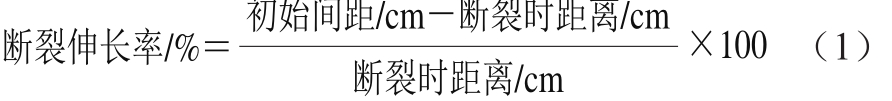

参照GB/T 1040.1—2006《塑料拉伸性能的测定第一部分：总则》[19]。将5 组抗氧化膜包装袋修剪为长10 cm、宽2 cm的样条，电子拉力试验机设置初始间距2 cm、拉伸速率5 cm/min进行拉伸性能测试。断裂伸长率按照公式（1）计算。每组样品测3 次平行，取平均值。

参照GB/T 2410—2008《透明塑料透光率和雾度的测定》[20]测定5 组抗氧化膜包装袋的透光率和雾度。每组样品平行测5 次，取平均值。

便携式色差计用白板进行校正后，将1.3.2节制备的香肠切片采用色差计测量其亮度值（L*）、红度值（a*）及黄度值（b*），每次测定前将色差计顺时针旋转60 °，每个样品测5 次平行。参考贾晓云等[21]的方法设定e值，评定香肠色泽。e值代表在L*和b*影响下样品的a*，按照公式（2）计算。

参照GB/T 9695.5—2008《肉与肉制品 pH测定》[22]。取样方法：无菌条件下将样品剁碎，取10.0 g与90 mL生理盐水混匀，搅拌20 min，用手持pH计测定pH值。每个样品重复测定3 次，取平均值。

采用TBA法测定香肠贮藏期间的氧化程度，TBA值以mg丙二醛/kg香肠计[23]。

参照GB 4789.2—2016《食品安全国家标准食品微生物学检验菌落总数测定》[23]。5 种抗氧化膜包装袋包装的香肠，每种取5 包平行样品测定。

1.4 数据处理

采用Origin 8.0软件进行实验数据整理和绘图，采用SPSS 22.0软件中的单因素方差分析（analysis of Variance，ANVOA）和Duncan’s多重比较检验法对数据进行显著性分析（P＜0.05）。

2 结果与分析

2.1 薄膜厚度

图1 不同ACE添加量薄膜的厚度
Fig.1 Thickness of packaging films with different concentrations of ACE

由图1可知，5 组薄膜厚度依次为PP＜0.25% ACE/PP＜0.50% ACE/PP＜0.75% ACE/PP＜1.00% ACE/PP。随着ACE添加量的增加，5 组薄膜样品的厚度由0.022 mm增加至0.032 mm，总体呈增加的趋势。ACE添加量越多，薄膜厚度越厚，这是由于ACE的添加使得空间位阻较大[21]，薄膜的厚度增大。

2.2 薄膜拉伸强度和断裂伸长率

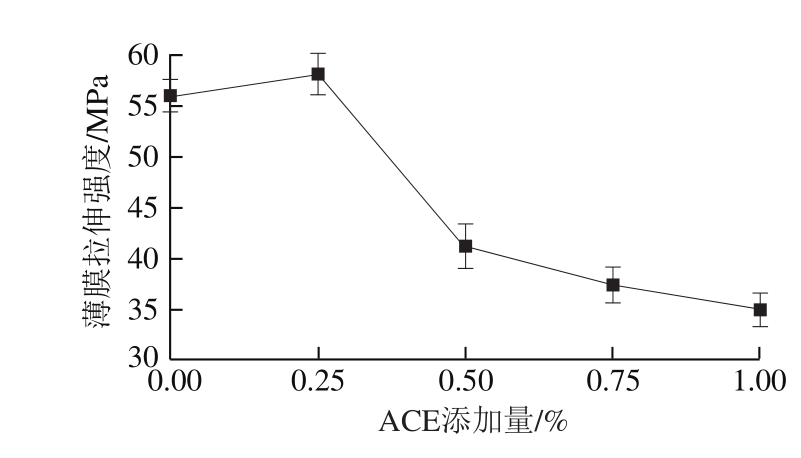

图2 不同ACE添加量薄膜的拉伸强度
Fig.2 Tensile strength of packaging films with different concentrations of ACE

由图2可知，5 组薄膜的拉伸强度依次为0.25%ACE/PP＞PP＞0.50% ACE/PP＞0.75% ACE/PP＞1.00% ACE/PP。表明随着ACE添加量的增加，薄膜的拉伸强度总体呈下降的趋势。这可能是由于ACE的添加破坏了PP原有的结晶结构，使得PP分子链间距变大，分子间作用力变小，因此拉伸强度变差。同时，0.25%ACE/PP组的拉伸强度比PP组高，直观反映出极少量的ACE添加到PP中可以加强分子链间的联系，使PP分子链间不易发生滑移现象，因此出现0.25% ACE/PP组薄膜的拉伸强度反常提高的现象[24]。

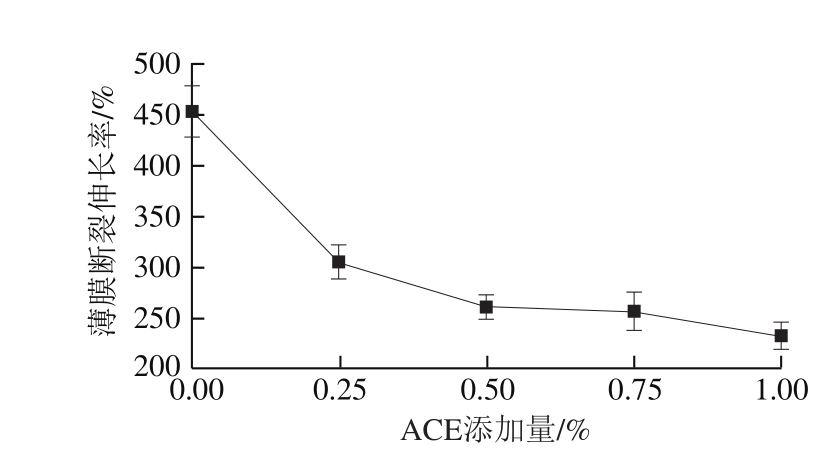

图3 不同ACE添加量薄膜的断裂伸长率
Fig.3 Elongation at break of packaging films with different concentrations of ACE

由图3可知，5 组薄膜的断裂伸长率依次为1.00% ACE/PP＜0.75% ACE/PP＜0.50% ACE/PP＜0.25% ACE/PP＜PP。随着ACE添加量的增加，5 组抗氧化薄膜材料的断裂伸长率呈现降低趋势，表明ACE的添加降低了PP薄膜的柔韧性和延伸性，与拉伸强度的测定结果一致。

2.3 薄膜透光率和雾度

图4 不同ACE添加量薄膜的透光率
Fig.4 Transparency of packaging films with different concentrations of ACE

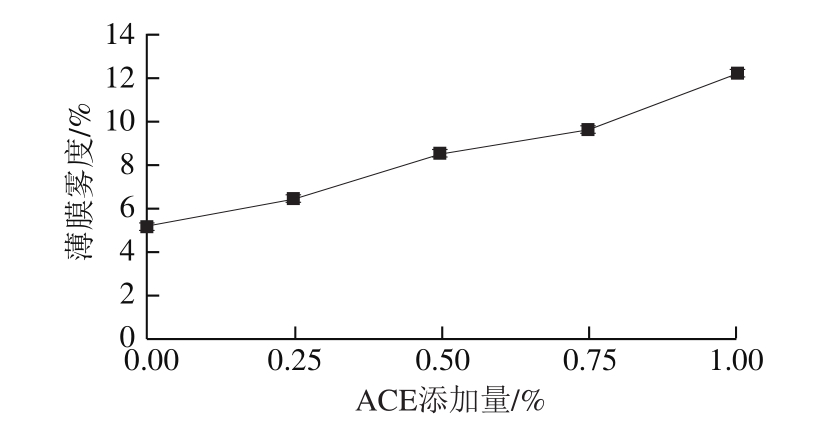

图5 不同ACE添加量薄膜的雾度
Fig.5 Haze of packaging films with different concentrations of ACE

透光率代表透过材料的光通量和入射材料的光通量之比[25-26]。透明程度直接影响产品的外观，决定薄膜的透明清晰度，对薄膜包装产品的开发和食品包装使用有较大意义。由图4～5可知，5 组样品透光率的变化趋势为1.00% ACE/PP＜0.75% ACE/PP＜0.50% ACE/PP＜0.25% ACE/PP＜PP，5 组样品雾度的变化趋势为PP＜0.25% ACE/PP＜0.50% ACE/PP＜0.75% ACE/PP＜1.00% ACE/PP。随着ACE添加量的增加，薄膜的透光率随之下降，且变化趋势逐渐减小，薄膜的雾度随之上升。透光率下降说明，随着ACE添加量的增加，薄膜透明性能变差，清晰度下降。雾度指标与薄膜通透性为反比关系，雾度值的增高意味着5 组样品薄膜的透明程度变差。

雾度和透光率与薄膜的厚度也有极大关系，5 组样品薄膜的厚度增加导致薄膜透光率下降、清晰度下降和雾度增高。因此，5 组薄膜的透光率和雾度变化受ACE添加量和薄膜厚度2 个因素的共同影响。

2.4 不同包装香肠的色差

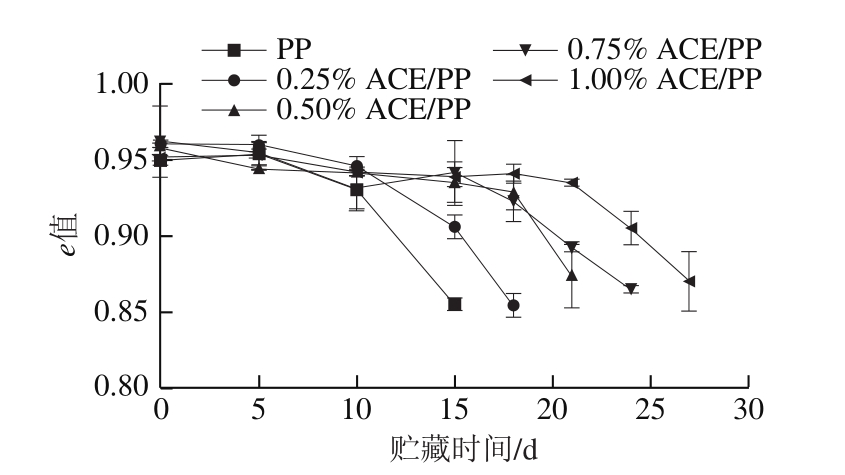

图6 贮藏时间对不同包装香肠e值的影响
Fig.6 Effect of different packaging films on e value of sausages during storage

e值是反应香肠色泽变化趋势的指标，受L*和b*共同影响，可以直观反映香肠等肉制品的色泽。由图6可知：贮藏前期（0～10 d），香肠e值变化趋势较为缓慢；随着贮藏时间的延长，香肠e值迅速下降，这是由于随着香肠贮藏时间的延长，氧合肌红蛋白与铁离子发生反应，香肠a*降低，香肠中的脂肪发生氧化的同时，香肠中的蛋白质发生变性，从而导致b*上升，香肠e值下降。

PP、0.25% ACE/PP、0.50% ACE/PP、0.75%ACE/PP、1.00% ACE/PP组香肠分别在第15、18、21、24、27天时色泽明显变差。在贮藏期后半段，1.00% ACE/PP组薄膜包装的香肠e值显著优于其他组别，说明1.00% ACE/PP薄膜包装的肉制品脂肪氧化程度低，蛋白质变性不明显，因此e值优于其他组别。采用1.00% ACE/PP组薄膜对肉制品进行包装能够起到良好的抗氧化和延长货架期的作用。

2.5 不同包装香肠的pH值

肉制品的pH值是反应微生物腐败的关键指标，反映贮藏期间细菌繁殖的情况[27-28]。由图7可知，随着香肠贮藏时间的延长，pH值总体呈下降趋势，且pH值下降速率为PP＞0.25% ACE/PP＞0.50% ACE/PP＞0.75%ACE/PP＞1.00% ACE/PP。香肠初始pH值为6.15，较高，香肠较易滋生微生物，货架期较短，流通时间短。贮藏15 d后，香肠中的微生物繁殖加快，发酵产酸，香肠pH值下降；贮藏24 d后，1.00% ACE/PP组香肠的pH值为（5.98±0.02），仍然较高，说明该类型薄膜可以对延长香肠货架期起到一定作用，采用1.00% ACE/PP薄膜包装的香肠整体指标优于其他组别。

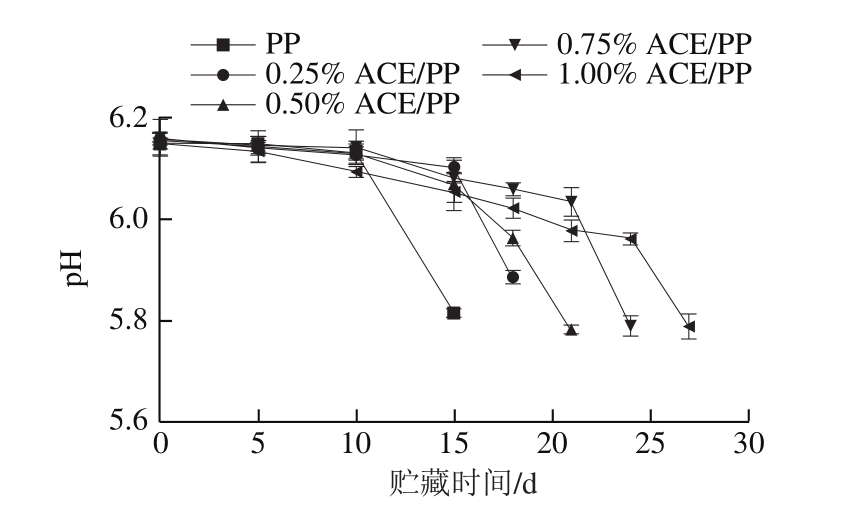

图7 贮藏时间对不同包装乳化香肠pH值的影响
Fig.7 Changes in pH value of sausages packaged with different films during storage

2.6 不同包装香肠的TBA值

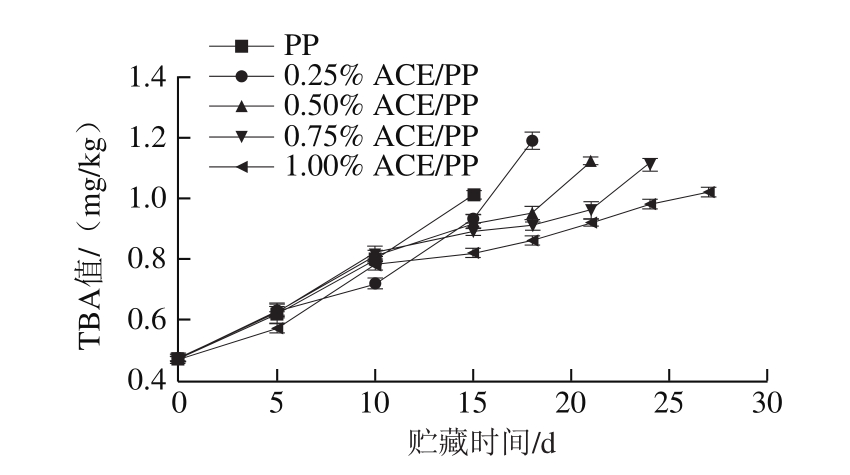

图8 贮藏时间对不同包装乳化香肠TBA值的影响
Fig.8 Effect of different packaging films on TBA value of sausages during storage

丙二醛是脂质发生过氧化的产物，TBA值表征肉制品的脂质氧化，可以反映肉制品的氧化变质程度，TBA值越高意味着香肠的脂质氧化程度越高，品质越不好[29]。由图8可知：香肠贮藏期的初始TBA值为0.47 mg/kg；随着贮藏时间的延长，5 组香肠的TBA值均显著上升，即香肠脂肪氧化程度加深；贮藏15 d以后，贮藏时间相同时，添加ACE组香肠的TBA值均低于未添加组，这说明ACE可以减轻肉制品的脂肪氧化程度。1.00%ACE/PP组香肠的TBA值明显低于其他组，香肠脂肪氧化程度最轻。这是由于贮藏初期，薄膜包装袋里残余的氧气可以加速香肠等肉制品中脂肪的部分氧化，造成香肠失水，肉制品脂肪氧化程度进而加深。ACE的添加可以较大程度地对肉制品中的脂肪氧化起到抗氧化作用。1.00% ACE/PP组薄膜包装的抗氧化性能最好，可以减少肉制品中TBA的生成，显著延长香肠贮藏期至27 d。

2.7 不同包装香肠的菌落总数

参照GB 4789.1—2016《食品安全国家标准食品微生物学检验总则》[30]对香肠进行3级采样，参照GB 2726—2016《食品安全国家标准熟肉制品》[31]中的微生物限量规则分析数据。同批次样品采集数为5，能够超出最大允许值的样品数为2，微生物指标可接受水平限量为104CFU/g，微生物指标最高安全限量为105CFU/g。

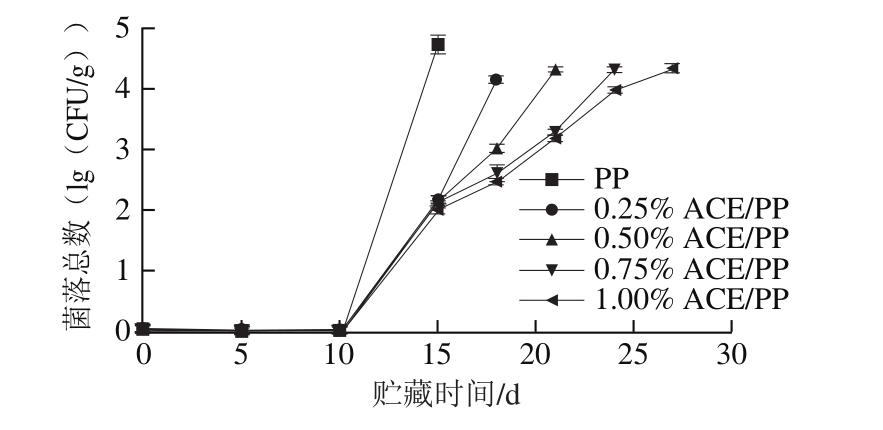

图9 贮藏时间对不同包装乳化香肠菌落总数的影响
Fig.9 Changes in total plate count of sausages packaged with different films during storage

由图9可知：贮藏15 d时，未经处理的PP组香肠菌落总数为（4.73±0.16）（lg（CFU/g）），超出最大允许值的样品数为5，超标；贮藏18 d时，0.25% ACE/PP组香肠的菌落总数为（4.15±0.02）（lg（CFU/g）），超出最大允许值的样品数为5，超标；贮藏21 d时，0.50% ACE/PP组香肠的菌落总数为（4.33±0.03）（lg（CFU/g）），超出最大允许值的样品数为5，超标；贮藏24 d时，0.75%ACE/PP组香肠的菌落总数为（4.31±0.03）（lg（CFU/g）），超出最大允许值的样品数为5，超标；贮藏27 d时，1.00% ACE/PP组香肠的菌落总数为（4.34±0.08）（lg（CFU/g）），超出最大允许值的样品数为5，超标。香肠的菌落总数随着贮藏时间的延长而显著增加，贮藏时间相同时，未添加ACE的PP对照组香肠菌落总数最高。随着ACE添加量的增加，香肠的货架期明显延长。0.25% ACE/PP组香肠的货架期延长至18 d，0.50% ACE/PP组延长至21 d，0.75% ACE/PP组延长至24 d，1.00% ACE/PP组延长至27 d。

3 结论

本研究对ACE-PP膜的制备、性能及在香肠货架期延长中的应用进行讨论。ACE的添加有较好的抗氧化效果，并可以延长香肠的货架期。采用挤出吹塑法制备PP、0.25% ACE/PP、0.50% ACE/PP、0.75% ACE/PP和1.00% ACE/PP 5 组抗氧化薄膜，比较分析不同组别抗氧化薄膜的厚度、力学性能和透光率等指标，同时表征香肠的色泽、pH值、TBA值和菌落总数等指标。结果表明：在香肠贮藏期间，1.00% ACE/PP薄膜包装可以显著降低香肠TBA值和菌落总数，使香肠保持良好的品质，延长香肠的货架期至27 d。香肠中脂肪氧化程度加深，香肠失水，从而导致香肠中微生物繁殖加快，影响产品货架期。本研究为香肠等肉制品的生产及贮藏提供了可行的解决方案，有助于解决肉制品货架期短的问题，可以进一步应用在肉制品及腌腊肉制品的包装上，具有实际应用价值。

[1] 杨芳婧. 聚丙烯膜中肉桂醛的释放实验研究及分子动力学模拟[D].广州: 暨南大学, 2016.

[2] 严淑芬. 食品包装用的热塑性聚丙烯[J]. 现代塑料加工应用, 2017,29(3): 56.

[3] 杨福馨, 张炯炯, 张海琳, 等. 柚子皮层/PVA薄膜抗菌包装研究[J].塑料包装, 2017, 27(5): 145-146.

[4] 王春雷. 三元共聚聚丙烯产品及在包装中的应用[J]. 塑料包装,2018, 28(1): 1-7.

[5] 户帅锋, 谢庆超, 梁贤波, 等. 含石榴皮提取物的活性薄膜在猪肉保鲜中的应用研究[J]. 食品与机械, 2016, 32(5): 131-136.DOI:10.13652/j.issn.1003-5788.2016.05.032.

[6] 束浩渊, 潘磊庆, 屠康, 等. 抗菌材料在食品包装中的研究进展[J].食品科学, 2015, 36(5): 260-265.

[7] 房翠兰, 赵国华. 抗菌活性包装膜研究进展[J]. 中国包装, 2005,25(5): 94-96.

[8] 陈晨伟, 段恒, 杨福馨, 等. 释放型食品抗氧化活性包装膜研究进展[J]. 包装工程, 2014, 35(13): 36-42. DOI:10.19554/j.cnki.1001-3563.2014.13.007.

[9] 马丽珍, 南庆贤, 戴瑞彤. 不同气调包装方式对冷却猪肉在冷藏过程中的理化及感官特性的影响[J]. 农业工程学报, 2003, 19(3): 156-160.

[10] 沈力, 胥义, 占锦川, 等. 智能化标签在食品包装中的应用及研究进展[J]. 食品工业科技, 2015, 36(5): 377-383. DOI:10.13386/j.issn1002-0306.2015.05.072.

[11] 郜海燕, 陈杭君, 穆宏磊, 等. 生鲜食品包装材料研究进展[J]. 中国食品学报, 2015, 15(10): 1-10.

[12] 巩卫琪, 穆宏磊, 郜海燕, 等. 香芹酚-β-环糊精包合物的制备及其抑菌效果[J]. 中国食品学报, 2015, 15(3): 114-119. DOI:10.16429/j.1009-7848.2015.03.015.

[13] MARTÍNEZ-ABAD A, LAGARON J M, OCIO M J. Development and characterization of silver-based antimicrobial ethylene-vinyl alcohol copolymer (EVOH) films for food-packaging applications[J].Journal of Agricultural and Food Chemistry, 2012, 60(21): 5350-5359.DOI:10.1021/jf300334z.

[14] 郑秋闿, 刘飞跃, 许凯, 等. 迷迭香抗氧剂对聚丙烯的抗氧化作用[J]. 中国塑料, 2009, 23(8): 83-86. DOI:10.19491/j.issn.1001-9278.2009.08.018.

[15] 热依扎·别坎, 关莉, 马俊红, 等. 石榴籽抗氧剂对聚丙烯抗氧化性能的研究[J]. 塑料工业, 2018, 46(2): 67-70.

[16] NUNES R S, KAHL V F S, SARMENTO M S, et al. Antigenotoxicity and antioxidant activity of acerola fruit (Malpighia glabra L.) at two stages of ripeness[J]. Plant Foods for Human Nutrition, 2011, 66(2):129-135. DOI:10.1007/s11130-011-0223-7.

[17] 赵冰, 周慧敏, 张顺亮, 等. 中温杀菌对乳化香肠蛋白质变化的影响[J].肉类研究, 2016, 30(3): 5-9. DOI:10.15922/j.cnki.rlyj.2016.03.002.

[18] 轻工业塑料加工应用研究所. 塑料薄膜和薄片厚度测定机械测量法: GB/T 6672—2001[S]. 北京: 中国标准出版社, 2001: 1-2.

[19] 国家合成树脂质量监督检验中心, 北京燕化石油化工股份有限公司树脂应用研究所, 广州金发科技股份有限公司, 等. 塑料拉伸性能的测定第1部分: 总则: GB/T 1040.1—2006[S]. 北京: 中国标准出版社, 2006: 1-2.

[20] 中石化北化院国家化学建筑材料测试中心(材料测试部). 透明塑料透光率和雾度的测定: GB/T 2410—2008[S]. 北京: 中国标准出版社,2008: 1-4.

[21] 贾晓云, 张顺亮, 刘文营, 等. 留兰香环糊精抑菌缓释功能改性对聚丙烯基薄膜包装性能及乳化香肠货架期的影响[J]. 食品科学, 2018,39(11): 241-246. DOI:10.7506/spkx1002-6630-201811038.

[22] 中国商业联合会商业标准中心, 国家加工食品质量监督检验中心(广州), 广州市产品质量监督检验所. 肉与肉制品 pH测定:GB/T 9695.5—2008[S]. 北京: 中国标准出版社, 2008: 1-2.

[23] 中华人民共和国国家卫生和计划生育委员会, 国家食品药品监督管理总局. 食品安全国家标准食品微生物学检验菌落总数测定:GB 4789.2—2016[S]. 北京: 中国标准出版社, 2016: 1-5.

[24] 张敬勇, 李东立, 许文才, 等. 纳米SiO2改性对聚丙烯薄膜力学性能和阻隔性能的影响[J]. 北京印刷学院学报, 2013, 21(2): 73-75.DOI:10.19461/j.cnki.1004-8626.2013.02.020.

[25] 景丽荣. LDPE薄膜雾度和透光率测试的影响因素[J]. 化学工程师,2003(3): 50-51.

[26] 施红伟, 张晓红, 郭梅芳. 成核剂对LLDPE薄膜结构及雾度的影响[J]. 合成树脂及塑料, 2013, 30(6): 51-55.

[27] 李享, 李迎楠, 贾晓云, 等. 不同品种猪肉加工广式腊肠的色泽和风味分析[J]. 肉类研究, 2017, 31(11): 53-59. DOI:10.7506/rlyj1001-8123-201711009.

[28] 杨凯, 李迎楠, 李享, 等. 基于计算机视觉技术分析猪肉对清酱肉挥发性风味成分的影响[J]. 肉类研究, 2017, 31(11): 53-59.DOI:10.7506/rlyj1001-8123-201804007.

[29] 王正勇, 盛益东. 肉制品中的脂肪氧化[J]. 江苏食品与发酵, 1999,1(3): 16-19.

[30] 中华人民共和国国家卫生和计划生育委员会, 国家食品药品监督管理总局. 食品安全国家标准食品微生物学检验总则:GB 4789.1—2016[S]. 北京: 中国标准出版社, 2016: 1-5.

[31] 中华人民共和国国家卫生和计划生育委员会, 国家食品药品监督管理总局. 食品安全国家标准熟肉制品: GB 2726—2016[S]. 北京:中国标准出版社, 2016: 1-2.

（1.北京农学院食品科学与工程学院，北京 102206；2.北京食品科学研究院，中国肉类食品综合研究中心，肉类加工技术北京市重点实验室，北京 100068）

Preparation of Acerola Cherry Extract-Polypropylene Composite Films and Their Effect on the Shelf-Life of Sausage

YUAN Jingyu1, LIU Wenying2, YANG Kai2, SUN Yunjin1, CHENG Xiaoyu2, JIA Xiaoyun2,*
(1.College of Food Science and Engineering, Beijing University of Agriculture, Beijing 102206, China; 2.Beijing Key Laboratory of Meat Processing Technology, China Meat Research Center, Beijing Academy of Food Sciences, Beijing 100068, China)

Abstract:Composite films containing polypropylene (PP) and acerola cherry extract (ACE) as an antioxidant were prepared by extrusion blow molding and their efficacy was evaluated extending the shelf-life of meat products. The thickness,mechanical properties and light transmittance of pure PP film (control) and composite films containing 0.25%, 0.50%, 0.75%and 1.00% ACE (m/m) were measured and compared. And changes in the color, pH, thiobarbituric acid (TBA) value and total viable count of emulsified sausages packaged with these films were monitored during subsequent storage at 25 ℃. By doing so, we aimed to evaluate the effect of the five films on lipid oxidation and shelf life in sausages. Result showed that the film with 1.00% ACE had the best antioxidant property and could extended the shelf-life to 27 days. The film can provide a tool for extending the shelf-life of cured meat products.

YUAN Jingyu, LIU Wenying, YANG Kai, et al. Preparation of acerola cherry extract-polypropylene composite films and their effect on the shelf-life of sausage[J]. Meat Research, 2018, 32(10)： 43-48. DOI：10.7506/rlyj1001-8123-201810008. http：//www.rlyj.pub

袁靖宇, 刘文营, 杨凯, 等. 针叶樱桃提取物-聚丙烯膜的制备及其对香肠货架期的影响[J]. 肉类研究, 2018, 32(10):

*通信作者简介：贾晓云（1989—），女，工程师，硕士，研究方向为肉制品加工与副产物综合利用。E-mail：543241618@qq.com

第一作者简介：袁靖宇（1994—），男，本科生，研究方向为食品包装技术。E-mail：123310860@qq.com

基金项目：“十三五”国家重点研发计划重点专项（2016YFD0401503）；人才培养质量建设-高水平人才交叉培养-实培计划项目（市级）（PXM2018_014207_000022）
